В чем разница между одинарными и двойными ушными хомутами?

В хомутах с одним ушком используется одно обжимное ушко для быстрого и надежного уплотнения тонкостенных или гибких трубок, а в хомутах с двумя ушками используются два ушка для более высокой силы зажима и лучшей стабильности при работе с большими объемами или высоким давлением. Выбор между ними зависит от диаметра трубки, материала, требований к давлению и того, насколько прочным должно быть соединение.

Что такое одноушной зажим?

Зажим с одним ушком, также называемый зажимом с одним ушком или зажимом в стиле Oetiker, представляет собой ленту из нержавеющей стали с одной приподнятой петлей или «ушком», который обжимается с помощью клещей. Когда ухо сжимается, лента равномерно сжимается вокруг шланга или трубки, создавая постоянное герметичное уплотнение.

Эти зажимы обычно используются в автомобильных системах охлаждения, топливопроводах, медицинских трубках и сантехнике, где пространство ограничено и предпочтительным является низкопрофильное соединение. Готовый хомут прилегает почти заподлицо со шлангом, что делает его идеальным для плотного монтажа.

Типичные характеристики

• Диапазон диаметров: обычно от 8 мм до 32 мм
• Ширина полосы: обычно от 7 мм до 8 мм
• Материал: нержавеющая сталь серии 300 в большинстве стандартных версий.
• Установка: требуются специальные клещи для ушных зажимов или обжимной инструмент.


Что такое Двойной ушной зажим ?

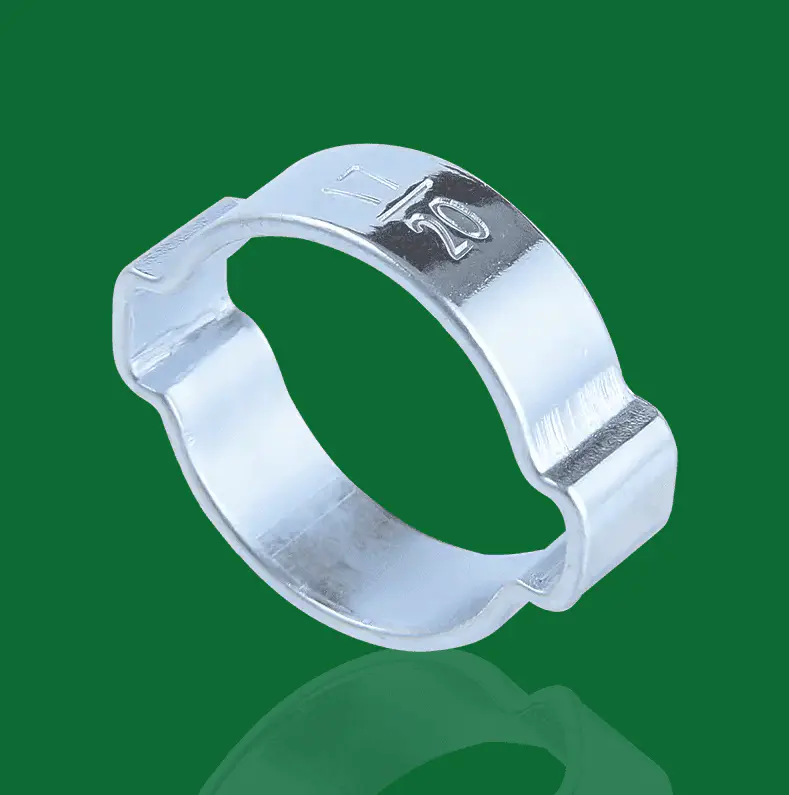

Двойной ушной зажим состоит из двух приподнятых ушек, расположенных симметрично вдоль ремешка. Оба уха обжимаются одновременно или последовательно при установке. Двухточечное сжатие распределяет зажимное усилие более равномерно по более широкой площади, что особенно важно для трубок большего диаметра или более жестких материалов для шлангов.

Хомуты с двойными проушинами часто используются в чехлах осей с постоянной скоростью (CV), воздуховодах и промышленных шлангопроводах, где более высокий крутящий момент или виброустойчивость требуется. Они способны работать со шлангами такого диаметра, который не подходит для конструкции с одним ухом.

Типичные характеристики

• Диапазон диаметров: обычно от 20 мм до 80 мм и за его пределами
• Ширина полосы: обычно от 7 мм до 13 мм
• Материал: нержавеющая сталь или оцинкованная углеродистая сталь.
• Установка: требуется обжимной инструмент с широкими губками или с двумя ушками.

Параллельное сравнение

В таблице ниже приведены наиболее важные различия между хомутами с одинарными и двойными ушками по ключевым характеристикам и факторам применения.

Чем отличается сила зажима в двух конструкциях

Когда обжат один ушной зажим, все натяжение ремешка возникает в одной точке. Лента должна быть спроектирована таким образом, чтобы равномерно передавать это натяжение по всей окружности шланга. Это надежно работает для трубок меньшего диаметра (обычно менее 25 мм), где лента достаточно коротка, чтобы давление оставалось постоянным вокруг всего уплотнения.

При больших диаметрах одна точка натяжения может привести к неравномерному уплотнению — одна сторона ленты может прижиматься сильнее, чем другая. Зажимы с двойными ушками решают эту проблему, разделяя зажимное действие на две симметричные точки контакта. что значительно снижает риск утечек, вызванных неравномерным распределением давления. Для применений диаметром более 30 мм конструкции с двумя ушками обычно являются более надежным выбором.

Процесс установки и инструменты

Для обоих типов хомутов требуется специальный обжимной инструмент — стандартные плоскогубцы для шланговых хомутов не обеспечат надежного уплотнения. Однако инструменты различаются геометрией губок.

Установка одноушного хомута

1. Перед подсоединением фитинга наденьте открытый хомут на шланг.
2. Полностью наденьте шланг на штуцер или ниппель фитинга.
3. Расположите ушко над центром фиксирующей канавки фитинга.
4. Полностью сожмите ухо щипцами с узкими челюстями, пока челюсти не сомкнутся.
5. Убедитесь, что ухо полностью свернуто и между ножками нет видимого зазора.

Установка двойного ушного зажима

1. Перед сборкой наденьте открытый хомут на шланг или чехол.
2. Полностью установите компонент на вал или фитинг.
3. Отцентрируйте зажим по уплотнительной кромке или канавке.
4. Используйте инструмент для обжима с широкими губками или двумя ушками, чтобы сжать оба уха одновременно или по одному.
5. Убедитесь, что оба уха полностью зажаты и ремешок плотно прилегает к поверхности.

Ни один из типов зажимов не должен использоваться повторно после снятия. Разрезание ленты — правильный метод удаления; попытка поддеть или разогнуть загнутое ухо ослабляет металл и нарушает целостность зажима.

Общие сценарии применения

Где одноушные зажимы превосходны

• Автомобильные топливопроводы и трубопроводы охлаждающей жидкости: шланги малого диаметра (обычно 8–16 мм), в которых пространство между компонентами минимально.
• Медицинские и лабораторные трубки: Для трубок из силикона или ПВХ требуется чистое низкопрофильное уплотнение.
• Жилой водопровод: Обжимные кольца PEX (аналогичная конструкция с одним ухом), используемые на линиях водоснабжения диаметром 1/2 дюйма и 3/4 дюйма.
• Водоотведение из бытовой техники и систем отопления, вентиляции и кондиционирования: шланги для слива конденсата при низком давлении

Где Двойной ушной зажимs Предпочтительны

• пыльники оси CV: наиболее распространенное приложение для двойного уха; ботинки большие, гибкие и подвержены постоянному вращению и сгибанию.
• Патрубки турбокомпрессора и интеркулера: силиконовые шланги большего диаметра с умеренным давлением наддува
• Промышленные пневматические и гидравлические шланги: там, где существенны вибрация или термоциклирование
• Сельскохозяйственная и строительная техника: шланговые сборки большего размера, подвергающиеся суровым внешним условиям

Соображения по материалам и коррозии

Оба типа зажимов доступны из нержавеющей стали (чаще всего марки 304 или 316) и углеродистой стали с цинковым покрытием. Для применений, подверженных воздействию влаги, соли или химикатов, настоятельно рекомендуется использовать нержавеющую сталь — Версии с оцинкованным покрытием могут начать подвергаться коррозии в течение 12–24 месяцев при эксплуатации на открытом воздухе или в морской среде.

Нержавеющая сталь 316 обеспечивает лучшую устойчивость к хлоридным средам (например, в морских или прибрежных условиях) по сравнению с более распространенной маркой 304. Для большинства общих применений в автомобилестроении и сантехнике подходит нержавеющая сталь 304, и она более широко доступна.

Как правильно выбрать зажим для вашего применения

Используйте следующие точки принятия решения для выбора между двумя конструкциями:

• Диаметр шланга до 25 мм: обычно достаточно одного ушного хомута, его легче установить в ограниченном пространстве
• Диаметр шланга более 30 мм: выберите двойной ушной хомут для более равномерного распределения давления
• Среда с высокой вибрацией: двойное ушко обеспечивает лучшую усталостную устойчивость благодаря сбалансированной зажимной нагрузке
• Очень ограниченный радиальный зазор: может потребоваться нижний профиль одного уха после обжима
• Материал жесткого или толстостенного шланга: двойной ушной зажим обеспечивает большую силу зажима, необходимую для полного сжатия материала
• Спецификация замены OEM: всегда используйте тип зажима, указанный производителем, чтобы обеспечить правильную геометрию уплотнения.

При замене хомута на существующем узле самым безопасным подходом является точное соответствие исходному типу, размеру и материалу хомута. Замена другой конструкции (даже той, которая кажется подходящей) может привести к недостаточной силе уплотнения или невозможности правильной посадки в удерживающую канавку фитинга.
