Как правильно измерить и определить необходимый размер хомута?

В промышленности, автомобилестроении, сельском хозяйстве и даже в быту. хомут для шланга (также известные как шланговые катушки или хомуты) являются основными компонентами, обеспечивающими герметичную, безопасную и надежную работу систем транспортировки жидкости или газа. Однако многие утечки и сбои часто происходят из-за неправильного хомут для шланга выбор размера.

Почему точные измерения имеют решающее значение?

Основной принцип выбора размера хомута заключается в том, чтобы требуемый диаметр находился в пределах минимального и максимального диапазона зажима хомута, в идеале — в середине этого диапазона.

Слишком маленький: Зажим не может быть установлен или затянут, что приводит к сбою при установке.

Слишком большой: Даже при затягивании до предела хомут не может обеспечить достаточное радиальное давление, что приводит к плохой герметизации, утечкам давления в системе или отсоединению шланга.

Слишком туго или свободно: Даже если он может зажать, это влияет на крутящий момент и однородность зажимного усилия хомута, что может привести к локальному повреждению шланга или долговременному выходу из строя под напряжением.

Правильные шаги измерения размера хомута: Чтобы определить необходимый размер хомута, вам необходимо измерить внешний диаметр (наружный диаметр) «установленного шланга». Обратите внимание, что измеряемым объектом является шланг, установленный на фитинге или трубе.

Шаг 1. Измерьте внешний диаметр (OD) установленного шланга.

Это самый важный шаг.

Необходимые инструменты: Используйте высокоточный штангенциркуль или рулетку (для шлангов большого диаметра).

Установка шланга: Полностью вставьте шланг (например, резиновый шланг, силиконовый шланг) в зазубренную часть фитинга, штуцера или трубы, которую необходимо зажать.

Точное измерение: Измерьте внешний диаметр шланга в том месте, где он уже установлен на фитинге и готов к установке хомута.

Важное примечание: Внешний диаметр шланга увеличится после установки на фитинг. Этот расширенный диаметр соответствует фактическому размеру, который должен зажать шланговый хомут. Никогда не измеряйте только внешний диаметр шланга в неустановленном состоянии.

Среднее измерение: Рекомендуется измерять диаметр в двух точках, перпендикулярных друг другу на окружности, и брать среднее значение, чтобы исключить незначительное эллиптическое искажение.

Шаг второй: выбор и подбор – подбор диапазона зажима шланга

После получения точного «наружного диаметра установленного шланга» следующим шагом будет соответствие характеристикам хомута для шланга.

Определение ассортимента продукции: На профессиональных хомутах для шлангов указывается «минимальный диаметр зажима» и «максимальный диаметр зажима».

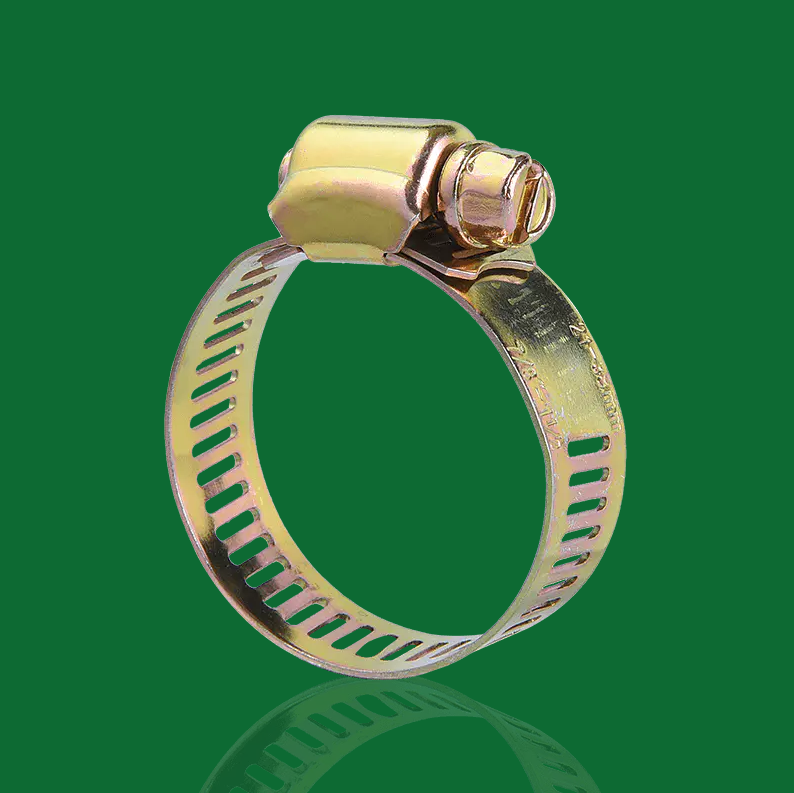

Например: хомут для шланга с червячной передачей может иметь диаметр 20–32 мм.

Принцип соответствия: Убедитесь, что измеренный вами внешний диаметр установленного шланга находится в пределах средней трети диапазона характеристик выбранного хомута.

Если измеренный диаметр составляет 25 мм, зажим размером 20–32 мм идеален, поскольку он находится посередине, оставляя достаточный запас регулировки.

Расширенный выбор: учитывая среду применения и тип хомута

Помимо точного измерения размеров, правильно хомут для шланга Выбор также требует рассмотрения конкретной среды применения и требований к производительности для определения наиболее подходящего типа хомута:

Среды с высоким давлением или высокой вибрацией:

Описание: Когда шланговое соединение должно выдерживать высокое внутреннее давление или система испытывает частую механическую вибрацию.

Рекомендуемый тип хомута: Следует выбирать хомуты с Т-образным болтом, поскольку они обеспечивают более высокую и равномерную силу зажима, обеспечивая надежность соединений.

Среды с резкими перепадами температуры:

Описание: Большие колебания рабочей температуры системы могут привести к значительному термическому расширению и сжатию шланга, влияя на его герметичность.

Рекомендуемый тип хомута: Рекомендуется использовать шланговые хомуты постоянной силы. Эти зажимы автоматически компенсируют изменения диаметра с помощью встроенного пружинного механизма, поддерживая постоянное усилие зажима во всем диапазоне температур и предотвращая утечки.

Среды, требующие высокой коррозионной стойкости:

Описание: Применимо в агрессивных средах, таких как влажная среда, солевой туман, морская среда или контакт с химическими средами.

Рекомендуемый тип хомута: Необходимо использовать хомуты из нержавеющей стали 316. Они обеспечивают высочайший уровень коррозионной стойкости, гарантируя, что соединение сохраняет структурную целостность и работоспособность в суровых условиях.

Правильный выбор размера хомута является краеугольным камнем обеспечения герметичной и безопасной работы вашей жидкостной системы. Если у вас есть какие-либо вопросы о характеристиках хомутов или вам требуются индивидуальные решения, свяжитесь с нашей профессиональной технической командой по хомутам.
